Tasso di restringimento e layout della muffa di fogli di termoformio PP

Come tutti sappiamo, i materiali PP sono relativamente difficili da formare prodotti nell'applicazione del termoformio delle vesciche. A causa dell'elevata cristallinità del materiale PP, il tasso di restringimento è relativamente grande, di solito intorno a 1,0-2,0, ma il tasso di restringimento specifico è correlato alle dimensioni, allo spessore e al tempo di stampaggio. Il tasso di restringimento dei materiali PP dipende principalmente dal tempo di stampaggio del materiale. Più lungo sarà il tempo di modanatura, più basso sarà il tasso di restringimento.

I materiali PP sono generalmente divisi in due tipi in termoformio: modanatura di vesciche e modanatura a tazza. I materiali blister sono divisi in alta trasparenza, madre bianca/colore naturale/oro e argento, ecc. Componenti diversi hanno diversi termoforming Rapporti di restringimento. Pertanto, anche la difficoltà del termoforming è diversa.

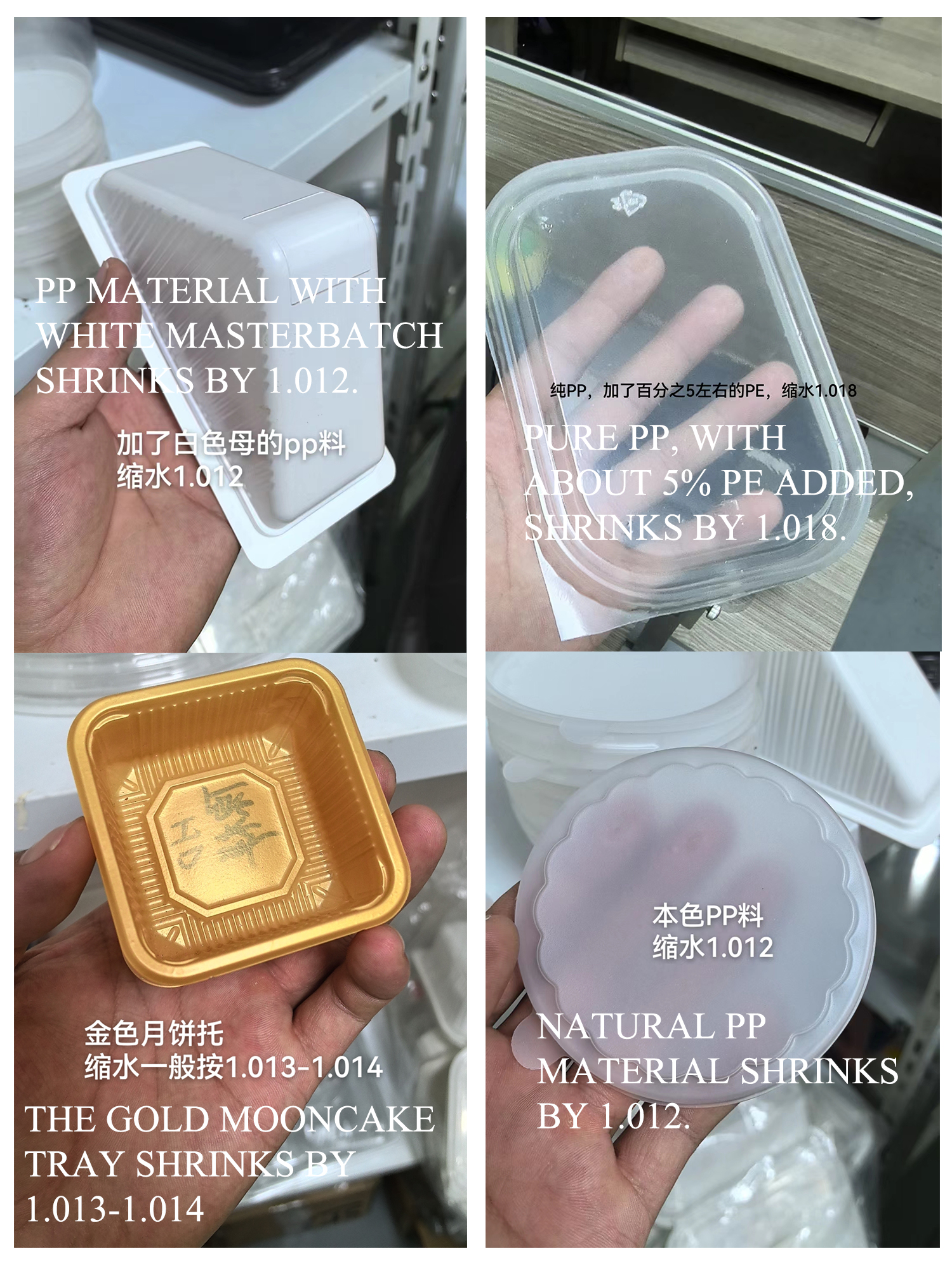

Il restringimento è un valore relativo e i dati specifici saranno influenzati da condizioni di stampaggio, struttura delle parti della muffa (flusso d'acqua/immersione dell'acqua) e altri fattori. Nelle applicazioni reali, i diversi materiali e processi di stampaggio devono essere selezionati in base a condizioni specifiche per ridurre al minimo l'impatto del restringimento sulla dimensione e sulla forma delle parti. Esempio di immagine:

Si dice che 1.012 sia di 12 millesimi, cioè usando questo tasso di restringimento del materiale, 1000 mm si restringerà di 12 mm e 100 mm si restringono di 1,2 mm.
In generale, la lunghezza e la larghezza delle scatole del pranzo sono 280/200. Se il materiale si restringe tra 1.012-1.018, si restringerà di circa 3-5 mm.

Come calcolare la relazione tra i diversi tassi di restringimento e il layout dello stampo blister?
In effetti, non esiste una relazione diretta tra restringimento e composizione. Se il prodotto si restringe di 1.012 o 1.018, non influisce sulla spaziatura della composizione. La composizione è correlata solo alla profondità e all'altezza del prodotto.

In generale, un singolo prodotto viene ridotto prima della composizione. La profondità del prodotto dipende dalla profondità della composizione del dado. Più profonda è la profondità, maggiore è la spaziatura tra le schede.
L'altezza del prodotto dipende dalla composizione del pugno. Il rapporto di aspetto tra l'altezza del prodotto e la distanza tra lo stampo dovrebbe essere almeno 1: 0,8.

Se il pugno è alto 40 mm, in base all'aspetto da 1 a 0,8, la spaziatura del dado è 40x0,8 = spaziatura minima di 32 mm
