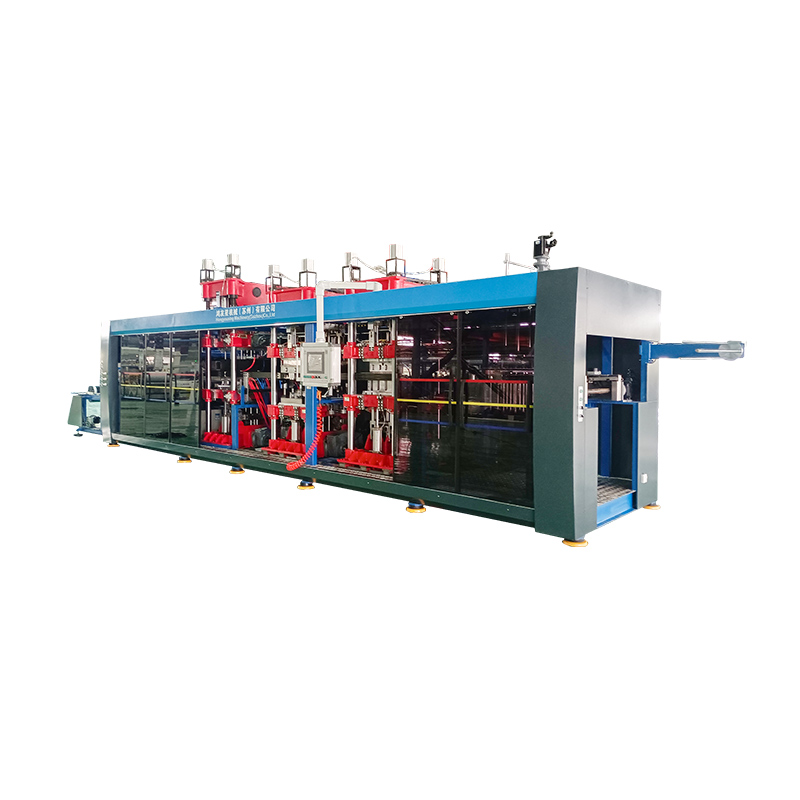

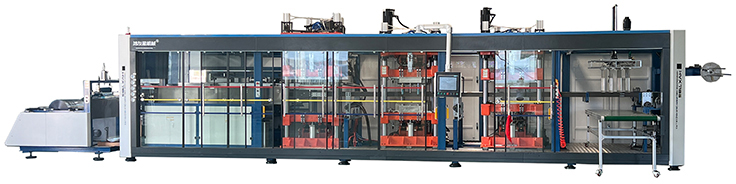

Macchina per termoforming
Hyx 7185-4 Automatica a 4 stazioni a 4 stazioni.
E-mail: [email protected]
Contattaci
Specifiche
Caratteristiche principali:
Adotta il controllo PLC, l'intero sistema è completamente automatico, i parametri digitali
Visualizza, facile operazione
Questa macchina può produrre vassoi di plastica con fogli secondo la data sotto
Essere in grado di usare vari tipi di fogli di materie plastiche
Struttura idraulica a 4 pillar, più stabile, basso rumore
Fili di riscaldamento importati riscaldatore in ceramica, controllo della temperatura accurato, lunga durata
Forniamo un servizio personalizzato per te, la macchina può essere progettata e
Prodotto come necessità.
Servo di trasporto di motori servo avanzato, lunghezza di stretching
Parametri tecnici:
| HYX-7185-4 | HYX-520 | ||
| 1 | Materiale adatto | PP, PS, PET, PVC, PLA, ecc. | |
| 2 | Larghezza del materiale | 450-740mm | |
| 3 | Spessore del materiale | 0,15-2 mm | |
| 4 | Max. Area di formazione | 710 × 850mm | 710 × 520mm |
| 5 | Min. Area di formazione | 420 × 300 mm | |
| 6 | Max. Area di taglio | 690 × 830mm | 690 × 500mm |
| 7 | Formazione e taglio della corsa della stazione | 0-160mm | 0-130mm |
| 8 | Profondità di formazione positiva | 120 mm | |
| 9 | Profondità di formazione negativa | 110 mm | |
| 10 | Meccanismo di impilamento Scate | ≤500mm | |
| 11 | Forza massima di stampaggio Stazione | 80T (per l'uso con il sistema di riscaldamento)
| 60T (per l'uso con il sistema di riscaldamento) |
| 12 | Forzare il massimo della ta anche | 38 tonnellate | 35 tonnellate |
| 13 | Potenza nominale del forno di riscaldamento | Forno superiore 65kW, forno inferiore 65KW | Forno superiore 45kW, forno inferiore 45KW |
| 14 | Metodo di riscaldamento | Alta e inferiore, 3 sezioni Riscaldamento | |
| 15 | Consumo di energia effettivo | Circa 40 ~ 60KW/H circa 30 ~ 50kW/H | |
| 16 | Alimentazione elettrica | AC 380V/50Hz (3 N PE) | |
| 17 | Max. Velocità di produzione | 20-30 cicli/minuto | |
| 18 | Max. Diametro/peso del rotolo | Φ800mm/500 kg | Φ700mm/300 kg |
| 19 | Peso della macchina | 12.000 kg | 9.000 kg |
| 20 | Dimensione (l*w*h) | 11 m × 2,3 m × 2,5 m | 9 m × 2,3 m × 2,5 m |
| Metodo di raffreddamento | Lo stampo viene raffreddato mediante acqua circolante | ||
| Richiesta di aria | Fornitura dell'aria ≥3,5 m3/min, pressione dell'aria 0,6 ~ 0,8 milioni. | ||
| Elenco di configurazione principale | |||
| NO. | Componente elettronico principale | Marchi | |
| 1 | Sistema di controllo | Taiwan Delta | |
| 2 | Modulo PLC | Taiwan Delta | |
| 3 | Touch screen | Touch screen HD Delta 12 pollici | Touch screen HD Delta da 10 pollici |
| 4 | Sistema di controllo della temperatura | Delta (controllo della temperatura intelligente) | |
| 5 | Relè intermedio | Schneider | |
| 6 | Contattore AC | Schneider | |
| 7 | Interruttore d'aria | Delixi | |
| 8 | Motore servo stazione di formazione | Delta (superiore: 5,5 kW, inferiore: 5,5 kW) | Delta (superiore: 3KW, inferiore: 3KW) |
| 9 | Motore servo della stazione di taglio | Delta (superiore: 7,5 kW, inferiore: 5,5 kW) | Delta (superiore: 4.5kW, inferiore: 3KW) |
| 10 | Motore servo della stazione di pulizia | Delta (superiore: 7,5 kW, inferiore: 7,5kW) | Delta (superiore: 4,5 kW, inferiore: 4,5 kW) |
| 11 | Foglio che consegna il servomotore | Delta 5.5KW | Delta 3KW |
| 12 | Impilamento del servo motore | Delta 2KW con freno | |
| 13 | Cabinet di controllo | Shanghai Tong Ke | |
| 14 | Interruttore fotoelettrico | Corea Fotek | |
| 15 | Tervato della luce di sicurezza | Shanghai Pu Bang | |
| 16 | Sfruttamento dell'alimentazione | Taiwan Delta | |
| 17 | Briccher di riscaldamento | Joint venture filo di riscaldamento importato, con isolamento termico cotone all'interno, radiatore in ceramica a infrarossi Far-Infraring | |
| 18 | Pompa a vuoto | Elmo Rietschle V-VC100 | |
| 19 | Valvola positiva | Risposta di grande velocità Giappone SMC Valvola a grande velocità, con un diametro di 1,5 pollici. | |
| 20 | Sistema di raffreddamento | Compressore Daikin Giappone 6p | |
| 21 | Cuscinetto | Giappone NSK | |
| 22 | Guide lineari | Taiwan Hiwin | |
| 23 | Valvola di booster idraulica | Giappone CKD | |
| 24 | Cilindro dell'aria | Taiwan Airtac | |
| 25 | Valvola elettromagnetica | Giappone CKD/SMC Taiwan Mindman/Shako | |
| 26 | Valore del vuoto | Taiwan Mindman | |
| 27 | Traccia a catena | Lega di alluminio di grado aviazione | |
| 28 | F.r.l | Giappone CKD o SMC | |
| 29 | Sistema di alimentazione | Dispositivo di alimentazione meccanica automatica a doppia barra per ridurre l'intensità del lavoro dei lavoratori, 500 kg. | |
| 30 | Lamiera metallica | Trattamento della vernice | |
| 31 | Catena a doppia fila | Taiwan KMC (Il trattamento di affiliazione in fabbrica riduce il verificarsi di polvere di plastica.) | |
Ii. Descrizione tecnica del dispositivo
A. L'attrezzatura di formazione è costituita dal telaio della struttura principale, dal sistema di formazione della pressione positiva e negativa, sistema di controllo della temperatura, sistema a vuoto,
Sistema di riscaldamento, sistema di controllo dell'aria, sistema di controllo elettrico e PLC, sistema di punzonatura, impilamento di decomposizione del prodotto e sistema di riavvolgimento automatico e
Altri componenti strutturali.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
La manutenzione e altre basi di processo per garantire che il dispositivo mobile trasmetta e trasforma il movimento e la forza abbiano forza e rigidità sufficienti. Tutte le superfici metalliche sono trattate con un trattamento anti-russo e lo strato inferiore viene spruzzato con vernice anti-russa; Le parti generali e standard sono utilizzate nella struttura per facilitare la manutenzione e la sostituzione successive di tutte le parti.

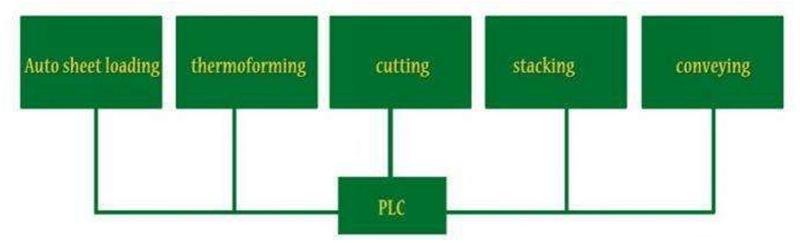

Ⅲ. Sistemi di controllo elettrici e di controllo PLC/Sicurezza
Il sistema di controllo elettrico è controllato da un modulo integrato PLC. Il display tocco industriale viene utilizzato come HMI (interfaccia della macchina umana) e
Viene utilizzata l'interfaccia cinese. La macchina dispone di pulsanti per il funzionamento e l'impostazione e la modifica di tutti i parametri di processo, rendendo le apparecchiature facili da usare e mantenere.
Il metodo di lavoro dell'intera macchina è diviso in manuale/automatico, tutte le funzioni di impostazione sono gestite sul display touch; Dopo che l'operatore ha inserito i materiali, premere le apparecchiature di avvio automatico per completare l'intero processo di modellazione fino a quando non sono completate la lavorazione e la produzione del materiale nel silo; Il manuale viene utilizzato principalmente per il cambiamento di muffa o il controllo del campione.
Il sistema è dotato di molteplici misure di protezione e ogni azione che può scontrarsi tra loro è dotata di protezione a controllo ad anello inter-bloccante e a circuito chiuso.
Progettazione di guarnizioni di protezione della porta di sicurezza, utilizzando l'apertura manuale della fibbia, il blocco manuale, la griglia di sicurezza installata nella porta di protezione per migliorare il fattore di sicurezza delle attrezzature e garantire la sicurezza del personale e della proprietà.
L'armadio di distribuzione contiene circuiti di protezione, tra cui sovracorrente, sovratensione, sottotensione, corto circuito e protezione da sovraccarico. L'elemento di riscaldamento è protetto da un fusibile. Per problemi di sicurezza che possono causare danni al sistema o al pezzo, ci sono segnali di avvertimento o osservazioni. Il 10% di spazio è riservato nella casella di controllo per le modifiche future. L'armadio elettrico è dotato di un filtro e una ventola di raffreddamento protettivo.
Tutti i cavi e i fili non rimovibili all'esterno della scatola di alimentazione sono nascosti nello slot del cavo per una facile apertura e riparazione. Se ciò non è possibile, usa un tubo per risolverlo.
MACCHINA DI TERMOFORMAZIONE AMBASSI DI PRESSIONE POSIZIONE E SENZA POSIZIONALE E SCHEDATURA DI HYX è un prodotto accuratamente creato combinando tecnologie avanzate e anni di esperienza di produzione. Questa macchina è adatta a PP, PS, PET, PVC, PLA e altri materiali e può soddisfare facilmente le esigenze di modanatura di diversi settori.
Funzionalità principale:
Adattabilità a materiale ampio: la macchina può gestire una varietà di materiali con una larghezza di 450-750 mm e uno spessore di 0,15-2,5 mm, soddisfacendo i requisiti del materiale in diversi scenari di produzione.
Ampia area di stampaggio: l'area massima di stampaggio raggiunge 710
Tagliata ad alta precisione: l'area di taglio massima è di 690 x 830 mm e la forza di taglio massima di 80T (utilizzata con il sistema di riscaldamento dello stampo) garantisce bordi lisci sul prodotto e alta precisione.
Tecnologia di formazione della pressione positiva e negativa: la macchina adotta la tecnologia di formazione della pressione positiva e negativa, con una profondità di formazione di pressione positiva di 140 mm e una profondità di formazione della pressione negativa di 150 mm, che può soddisfare le esigenze di modellatura dei prodotti a forma di complesso.
Meccanismo di impilamento efficiente: la corsa del meccanismo di impilamento può raggiungere ≤500mm, che facilita lo impilamento e la gestione dei prodotti e migliora l'efficienza della produzione.
Risparmio energetico e protezione ambientale: utilizzando metodi di riscaldamento a tre stadi superiore e inferiore, il consumo di energia effettivo è solo 40-60kW/h, il che riduce notevolmente i costi di produzione.
Produzione ad alta velocità: la velocità di produzione massima può raggiungere 20-30 volte/minuto, migliorando notevolmente l'efficienza della produzione.
Design di grandi dimensioni: la dimensione complessiva della macchina è di 14 m x 2,3 m x 2,5 m e il peso raggiunge 22 t, garantendo la stabilità e la durata della macchina.
Parametri tecnici:
Potenza nominale: l'intera macchina è 160kW. Il forno di riscaldamento è diviso in parti superiori e inferiori, ciascuna di 72kW.
Alimentazione: AC380V/50Hz (3 N PE).
Metodo di raffreddamento: lo stampo viene raffreddato dall'acqua circolante per garantire la stabilità del processo di stampaggio e della qualità del prodotto.
Requisiti di pressione dell'aria: alimentazione dell'aria ≥3,5 m³/min, pressione dell'aria 0,6 ~ 0,8 milioni per garantire il normale funzionamento della macchina.

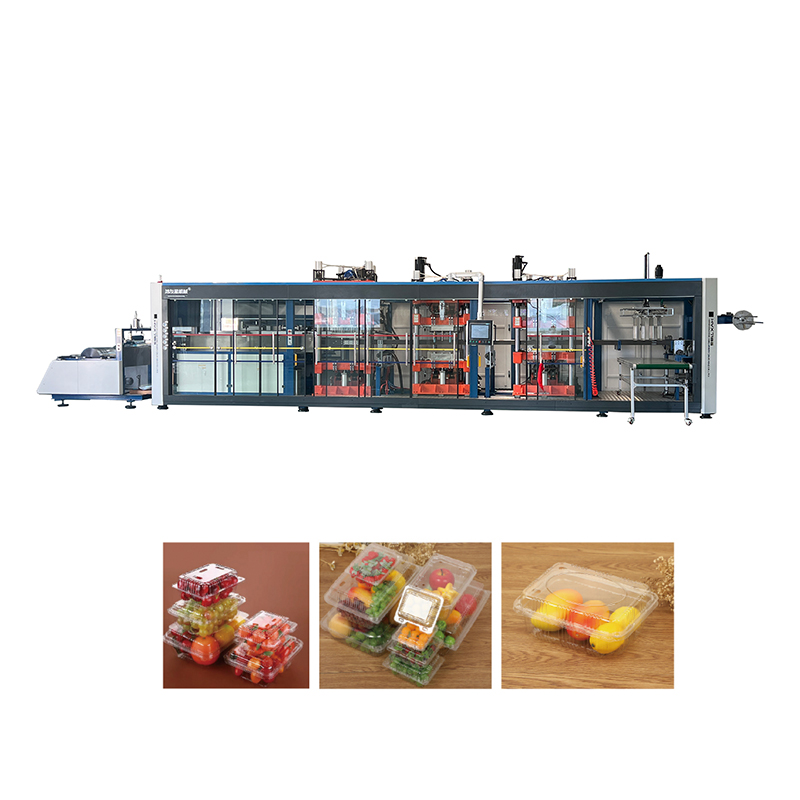

Aree di applicazione:
La macchina per termoformi a quattro stazioni di HYX-7185 a pressione completamente positiva e negativa è ampiamente utilizzata in imballaggi alimentari, attrezzature mediche, prodotti elettronici, parti auto e altri settori. È uno strumento importante per molte aziende ottenere una produzione automatizzata ed efficiente.
